IEC-CNS series 3 Phase Asynchronous Motors

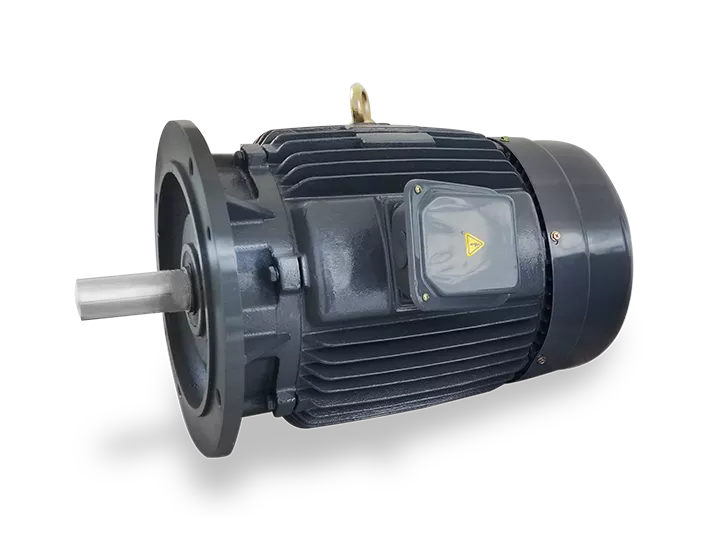

CNS series 3 Phase Asynchronous Motors

本系列按CNS、IEC标准设计，电机效率符合IEC60034-30 IE3能效等级。相对于GB标准系列电机，180机座及以上规格其机座号更小，电机更紧凑。适用于：一般场所和无特殊要求的机械，如金属切削机床、泵、风机、运输机械、搅拌机、农业机械、食品机械等。
This series is designed according to CNS and IEC standards, the efficiency conforms to IEC60034-30 IE3 energy grade. Compared with GB standard series motors, the frame number of 180 frame and above is smaller, and the motor is more compact.
Applications: General purpose including cutting machines,pumps, fans, conveyors, machines tools and food process equipments.

特征

机座号范围： 80~250
· 功率范围： 1HP-125HP
· 极数范围： 2P～6P
· 冷却方式：IC411
· 绝缘等级:F级
· 防护等级：IP54或IP55
· 工作制：S1 连续
· 特点：外型美观，噪声低、振动小
· 使用条件：海拔不超过1000m。环境温度随季节变
化，但最高不超过+40℃，最低不低于-15℃。

Features

Frame Size： 80~250
· Output Power： 1HP-125HP
· Poles： 2P～6P
· Cooling Type： IC411
· Insulation class： F
· Protection： IP54 / IP55
· Duty： S1 Continuous
· Features: shape beautiful and energy saving, low
noise and little vibration.
· Circumstance For Use: The altitude shall not exceed
1000m above sea level. The ambient temperature shall
not exceed 40℃ and not less than -15℃.

性能数据Performance Data 380V 50Hz
型号	功率	功率	满载时 At Full Load				堵转电流	堵转转矩	最大转矩	重量
			电流	转速	效率	功率因数	额定电流	额定转矩	额定转矩	重量
			Current	Speed	Eff.	P.F	Ist	Tst	Tmax	Weight
TYPE	HP	kW	A	r/min	%	CosΦ	I_N	T_N	T_N	kg
YJE3-80M1-2N	1	0.75	1.74	2880	80.7	0.81	7	2	3	18.2
YJE3-90L1-2N	2	1.5	3.22	2875	84.2	0.84	7.3	2.2	3.2	22
YJE3-90L2-2N	3	2.2	4.4	2875	85.9	0.88	7.3	2.2	3.2	25.3
YJE3-112M1-2N	5	3.7	7.3	2890	87.8	0.88	8.3	3	3.7	42.3
YJE3-132S1-2N	7.5	5.5	10.6	2905	89.2	0.88	8.3	2	2.3	62
YJE3-132S2-2N	10	7.5	14.5	2905	90.1	0.87	8.1	2	2.3	70.2
YJE3-160M1-2N	15	11	20.6	2930	91.2	0.89	8.1	2	2.3	115.5
YJE3-160M2-2N	20	15	27.9	2945	91.9	0.89	8.1	2	2.3	122.5
YJE3-160L-2N	25	18.5	33.8	2940	92.4	0.9	8.2	2	2.3	133.7
YJE3-180M-2N	30	22	40.5	2950	92.7	0.89	8.2	2	2.3	186
YJE3-180L-2N	40	30	54.9	2950	93.3	0.89	8.2	2	2.3	203
YJE3-200L2-2N	50	37	68.2	2950	93.7	0.88	7.6	1.8	2.3	298
YJE3-200L3-2N	60	45	82.0	2950	94	0.89	7.6	1.8	2.3	303
YJE3-225S-2N	75	55	100.0	2970	94.3	0.89	7.6	1.8	2.3	400
YJE3-250S1-2N	100	75	132.0	2970	94.7	0.91	7.6	1.8	2.3	515
YJE3-250M2-2N	125	90	162.0	2970	95	0.89	7.6	1.8	2.3	550
YJE3-80M2-4N	1	0.75	1.8	1420	82.5	0.75	6.6	2.3	2.3	20
YJE3-90L-4N	2	1.5	3.6	1425	85.3	0.74	6.8	2.3	2.3	26.5
YJE3-100L1-4N	3	2.2	4.9	1445	86.7	0.79	7.6	2.3	2.3	34.4
YJE3-112M1-4N	5	3.7	8.0	1450	88.3	0.8	7.8	2.2	2.3	47.5
YJE3-132S-4N	7.5	5.5	11.2	1465	89.6	0.83	7.9	2	2.3	64
YJE3-132M-4N	10	7.5	15.2	1455	90.4	0.83	7.5	2	2.3	72.5
YJE3-160M-4N	15	11	22.3	1465	91.4	0.82	7.7	2.4	2.3	100
YJE3-160L-4N	20	15	29.8	1470	92.1	0.83	7.8	2.4	2.3	116
YJE3-180M1-4N	25	18.5	35.3	1470	92.6	0.86	7.8	2.4	2.3	172.6
YJE3-180M2-4N	30	22	41.5	1475	93	0.87	7.8	2.4	2.3	186.5
YJE3-180L2-4N	40	30	58.0	1475	93.6	0.84	7.8	2	2.3	230
YJE3-2N00L2-4N	50	37	68.6	1475	93.9	0.87	7.8	1.8	2.3	272.5
YJE3-2N00L3-4N	60	45	90.0	1475	94.2	0.81	8	2	2.3	305
YJE3-2N25S2-4N	75	55	102.0	1480	94.6	0.87	8	2	2.3	410
YJE3-2N50S2-4N	100	75	133.0	1485	95	0.9	8	2	2.3	530
YJE3-2N50M2-4N	125	90	157.0	1485	95.2	0.91	8	2	2.3	548
YJE3-90L1-6N	1	0.75	2.3	945	78.9	0.62	6	2	2.1	24.5
YJE3-100L-6N	2	1.5	4.2	950	82.5	0.66	6	2	2.1	34.5
YJE3-112M-6N	3	2.2	5.4	950	84.3	0.74	6.6	2	2.1	41.2
YJE3-132S2-6N	5	3.7	8.6	955	86.44	0.76	6.8	1.9	2.1	60.8
YJE3-132M2-6N	7.5	5.5	13.0	960	88	0.73	7	1.9	2.1	67.5
YJE3-160M-6N	10	7.5	16.2	965	89.1	0.78	7	1.9	2.1	114.4
YJE3-160L-6N	15	11	23.2	965	90.3	0.79	7.2	1.9	2.1	136
YJE3-180M-6N	20	15	32.7	980	91.2	0.765	7.3	2	2.1	207.5
YJE3-180L2-6N	25	18.5	39.0	975	91.7	0.79	7.3	2	2.1	214
YJE3-180L3-6N	30	22	47.0	975	92.2	0.77	7.3	1.9	2.1	229.5
YJE3-200L3-6N	40	30	64.0	980	92.9	0.77	7.3	1.9	2.1	303
YJE3-200L4-6N	50	37	77.0	980	93.3	0.78	7.3	1.9	2.1	311.5
YJE3-225S-6N	60	45	88.0	980	93.7	0.83	7.3	2	2	394
YJE3-250S-6N	75	55	111.0	985	94.1	0.8	7.3	2	2	498
YJE3-250M3-6N	100	75	150	985	94.6	0.8	7.3	2	2	553
