IEC-YTX Series Permanent Magnet Synchronous Motor

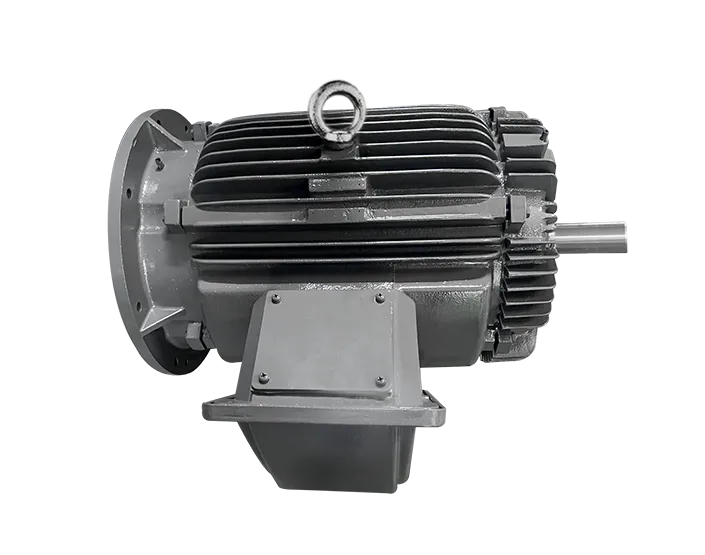

YTX Series Permanent Magnet Synchronous Motor

The YTX series permanent magnet synchronous motor can directly replace IEC single and three-phase asynchronous motors with the same base. The motor is driven by a frequency converter, and its efficiency meets the 1/2 level energy efficiency in Table 8/9 of the national standard GB 30253-2024. The YTX-S series has the highest level 1 energy efficiency, while the YTX-G series has the second highest level 2 energy efficiency.

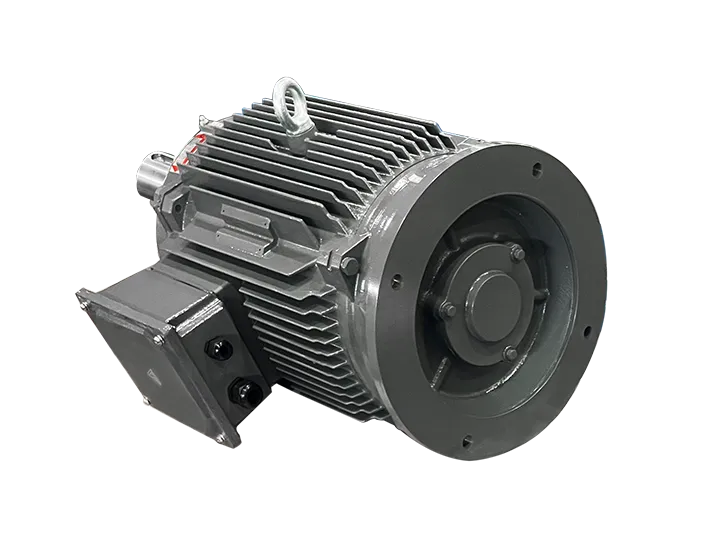

YTX Series Permanent Magnet Synchronous Motor2

特征

YTX系列为我司标准超高效永磁同步电动机，其特点为可直接替换同机座的IEC单、三相异步电机。电机需要
采用变频器驱动，效率达到国标GB 30253-2024中表8/9的1/2级能效。其中YTX-S系列为最高1级能效，YTX-G
系列为次高的2级能效。功率范围为0.75KW~90KW。
为了提高的性价比，我司同时开发了降机座的YTX-ES（1级能效）以及YTX-EG（2级能效）系列，在同功率下
采用更小的机座。同时我司能提供非标定制方案以及优化方案。
该系列产品能适用各种工业应用工况，其性能特点尤其适合流体负载的工况，通过变频器调速后在低速低负载
区间对比传统异步机有着平均20%以上的效率优势。另外一些长时间运行在空载状态的设备也非常适配，例如
冲压设备。

Features

电机均可选择IEC标准的各种安装方式，也可以选择“ES/EG”降机座系列。
电机均采用抗电晕冲击的电磁线，具有稳定可靠的绝缘性能，绝缘等级为F级，接受H级绝缘定制，温升按B级80K考核。
电机采用高性能、高耐温（150℃）的钕铁硼永磁体，有效防止高温退磁。
电机表面防腐蚀等级为C3，可根据客户要求提高至C4和C5。
电机可选PTC热敏电阻以及空间加热带。

我司为YTX系列永磁同步电机提供驱动方案，所有的系列规格均配有定制的驱动器。
驱动器的特点以及功能：
1.矢量控制，运行平稳
2.弱磁控制，可以在一定范围内超速运行
（若用到此功能，建议联系我司技术人员）
3.自带控制面板，简约易上手
4.配485通信端口，通信协议为MODBUS
5.可接受客户的非标定制功能需求

Series:	YTX	Frame construction:	Cast Iron
Frame size:	80 – 315	Enclosure:	TEFC
Power output:	0.75 – 90KW	Insulation Class:	F or H
Voltages:	380V	Cooling method:	IC411 、IC410、IC418
Number of poles:	2, 4, 6,8	Certificates:	CCC, CE
Ambient Temperature:	40 °C	Mounting arrangements:	B3 \ B5 \ B35 \ B14 \ B34 \ V1

超高效永磁同步电机型谱(3000RPM/GB30253-2级 YTX-G系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-30/075-G	0.75	380	150	1.4	2.4	84.6	0.95	6	3000
YTX80-30/11-G	1.1	380	150	2.1	3.5	86.2	0.95	6	3000
YTX90S-30/15-G	1.5	380	150	2.8	4.8	87.4	0.95	6	3000
YTX90L-30/22-G	2.2	380	150	4.0	7.0	88.9	0.95	6	3000
YTX100L-30/30-G	3	380	200	5.4	9.6	89.9	0.95	8	3000
YTX112M-30/40-G	4	380	200	7.1	12.7	90.7	0.95	8	3000
YTX132S-30/55-G	5.5	380	200	9.7	17.5	91.6	0.95	8	3000
YTX132S-30/75-G	7.5	380	200	13.1	23.9	92.4	0.95	8	3000
YTX160M-30/110-G	11	380	200	19.1	35.0	93.2	0.95	8	3000
YTX160M-30/150-G	15	380	200	25.9	47.8	93.7	0.95	8	3000
YTX160M-30/185-G	18.5	380	200	31.7	58.9	94.2	0.95	8	3000
YTX180M-30/220-G	22	380	200	37.6	70.0	94.4	0.95	8	3000
YTX200L-30/300-G	30	380	200	51.1	95.5	94.9	0.95	8	3000
YTX200L-30/370-G	37	380	200	62.8	117.8	95.2	0.95	8	3000
YTX225S-30/450-G	45	380	200	76.2	143.3	95.4	0.95	8	3000
YTX250M-30/550-G	55	380	200	92.8	175.1	95.7	0.95	8	3000
YTX280S-30/750-G	75	380	200	126.2	238.8	96	0.95	8	3000
YTX280S-30/900-G	90	380	200	151.3	286.5	96.1	0.95	8	3000

超高效永磁同步电机型谱(1500RPM/GB30253-2级 YTX-G系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-15/075-G	0.75	380	75	1.4	4.8	86.7	0.95	6	1500
YTX90S-15/11-G	1.1	380	75	2.0	7.0	88.1	0.95	6	1500
YTX90L-15/15-G	1.5	380	75	2.7	9.6	89.1	0.95	6	1500
YTX100L-15/22-G	2.2	380	100	3.9	14.0	90.2	0.95	8	1500
YTX100L-15/30-G	3	380	100	5.3	19.1	91	0.95	8	1500
YTX112M-15/40-G	4	380	100	7.0	25.5	91.8	0.95	8	1500
YTX132S-15/55-G	5.5	380	100	9.6	35.0	92.5	0.95	8	1500
YTX132S-15/75-G	7.5	380	100	13.0	47.8	93.2	0.95	8	1500
YTX160M-15/110-G	11	380	100	18.9	70.0	93.8	0.95	8	1500
YTX160M-15/150-G	15	380	100	25.7	95.5	94.4	0.95	8	1500
YTX180M-15/185-G	18.5	380	100	31.6	117.8	94.6	0.95	8	1500
YTX180M-15/220-G	22	380	100	37.4	140.1	94.9	0.95	8	1500
YTX200L-15/300-G	30	380	100	50.9	191.0	95.3	0.95	8	1500
YTX225S-15/370-G	37	380	100	62.6	235.6	95.5	0.95	8	1500
YTX225S-15/450-G	45	380	100	75.9	286.5	95.8	0.95	8	1500
YTX250M-15/550-G	55	380	100	92.5	350.2	96	0.95	8	1500
YTX280S-15/750-G	75	380	100	125.9	477.5	96.2	0.95	8	1500
YTX280S-15/900-G	90	380	100	150.7	573.0	96.5	0.95	8	1500

超高效永磁同步电机型谱(1000RPM/GB30253-2级 YTX-G系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX90S-10/075-G	0.75	380	50	1.4	7.2	83.9	0.95	6	1000
YTX90L-10/11-G	1.1	380	50	2.1	10.5	85.6	0.95	6	1000
YTX100L-10/15-G	1.5	380	66.67	2.8	14.3	86.9	0.95	8	1000
YTX112M-10/22-G	2.2	380	66.67	4.0	21.0	88.3	0.95	8	1000
YTX132S-10/30-G	3	380	66.67	5.4	28.7	89.3	0.95	8	1000
YTX132S-10/40-G	4	380	66.67	7.2	38.2	90.2	0.95	8	1000
YTX132M-10/55-G	5.5	380	66.67	9.8	52.5	91.1	0.95	8	1000
YTX160M-10/75-G	7.5	380	66.67	13.2	71.6	91.9	0.95	8	1000
YTX160M-10/110-G	11	380	66.67	19.1	105.1	92.8	0.95	8	1000
YTX180M-10/150-G	15	380	66.67	25.9	143.3	93.5	0.95	8	1000
YTX200L-10/185-G	18.5	380	66.67	31.9	176.7	93.8	0.95	8	1000
YTX200L-10/220-G	22	380	66.67	37.7	210.1	94.2	0.95	8	1000
YTX225S-10/300-G	30	380	66.67	51.2	286.5	94.6	0.95	8	1000
YTX250M-10/370-G	37	380	66.67	62.9	353.4	95	0.95	8	1000
YTX280S-10/450-G	45	380	66.67	76.4	429.8	95.2	0.95	8	1000
YTX280S-10/550-G	55	380	66.67	93.1	525.3	95.4	0.95	8	1000
YTX315S-10/750-G	75	380	66.67	126.5	716.3	95.8	0.95	8	1000
YTX315S-10/900-G	90	380	66.67	151.4	859.5	96	0.95	8	1000

超高效永磁同步电机型谱(750RPM/GB30253-2级 YTX-G系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX100L-075/075-G	0.75	380	50	1.5	9.6	80	0.95	8	750
YTX100L-075/11-G	1.1	380	50	2.2	14.0	82	0.95	8	750
YTX112M-075/15-G	1.5	380	50	2.9	19.1	83.7	0.95	8	750
YTX132S-075/22-G	2.2	380	50	4.2	28.0	85.6	0.95	8	750
YTX132S-075/30-G	3	380	50	5.6	38.2	86.9	0.95	8	750
YTX160M-075/40-G	4	380	50	7.3	50.9	88	0.95	8	750
YTX160M-075/55-G	5.5	380	50	10.0	70.0	89.1	0.95	8	750
YTX160M-075/75-G	7.5	380	50	13.4	95.5	90.1	0.95	8	750
YTX180M-075/110-G	11	380	50	19.5	140.1	91.1	0.95	8	750
YTX200L-075/150-G	15	380	50	26.4	191.0	91.9	0.95	8	750
YTX225S-075/185-G	18.5	380	50	32.3	235.6	92.4	0.95	8	750
YTX225S-075/220-G	22	380	50	38.3	280.1	92.7	0.95	8	750
YTX250M-075/300-G	30	380	50	51.9	382.0	93.3	0.95	8	750
YTX280S-075/370-G	37	380	50	63.9	471.1	93.6	0.95	8	750
YTX280S-075/370-G	45	380	50	77.3	573.0	94	0.95	8	750
YTX315S-075/550-G	55	380	50	94.3	700.3	94.2	0.95	8	750
YTX315S-075/750-G	75	380	50	128.1	955.0	94.6	0.95	8	750
YTX315M-075/900-G	90	380	50	153.2	1146.0	94.9	0.95	8	750

超高效永磁同步电机型谱(3000RPM/GB30253-2级 YTX-EG系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-30/075-EG	0.75	380	150	1.4	2.4	84.6	0.95	6	3000
YTX80-30/11-EG	1.1	380	150	2.1	3.5	86.2	0.95	6	3000
YTX80-30/15-EG	1.5	380	150	2.8	4.8	87.4	0.95	6	3000
YTX90L-30/22-EG	2.2	380	150	4.0	7.0	88.9	0.95	6	3000
YTX90L-30/30-EG	3	380	150	5.4	9.6	89.9	0.95	6	3000
YTX100L-30/40-EG	4	380	200	7.1	12.7	90.7	0.95	8	3000
YTX112M-30/55-EG	5.5	380	200	9.7	17.5	91.6	0.95	8	3000
YTX112M-30/75-EG	7.5	380	200	13.1	23.9	92.4	0.95	8	3000
YTX132S-30/110-EG	11	380	200	19.1	35.0	93.2	0.95	8	3000
YTX132S-30/150-EG	15	380	200	25.9	47.8	93.7	0.95	8	3000
YTX132M-30/185-EG	18.5	380	200	31.7	58.9	94.2	0.95	8	3000
YTX160M-30/220-EG	22	380	200	37.6	70.0	94.4	0.95	8	3000
YTX180M-30/300-EG	30	380	200	51.1	95.5	94.9	0.95	8	3000
YTX180M-30/370-EG	37	380	200	62.8	117.8	95.2	0.95	8	3000
YTX200L-30/450-EG	45	380	200	76.2	143.3	95.4	0.95	8	3000
YTX225S-30/550-EG	55	380	200	92.8	175.1	95.7	0.95	8	3000
YTX250M-30/750-EG	75	380	200	126.2	238.8	96	0.95	8	3000
YTX250M-30/900-EG	90	380	200	151.3	286.5	96.1	0.95	8	3000

超高效永磁同步电机型谱(1500RPM/GB30253-2级 YTX-EG系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-15/075-EG	0.75	380	75	1.4	4.8	86.7	0.95	6	1500
YTX80-15/11-EG	1.1	380	75	2.0	7.0	88.1	0.95	6	1500
YTX90L-15/15-EG	1.5	380	75	2.7	9.6	89.1	0.95	6	1500
YTX90L-15/22-EG	2.2	380	75	3.9	14.0	90.2	0.95	6	1500
YTX100L-15/30-EG	3	380	100	5.3	19.1	91	0.95	8	1500
YTX100L-15/40-EG	4	380	100	7.0	25.5	91.8	0.95	8	1500
YTX112M-15/55-EG	5.5	380	100	9.6	35.0	92.5	0.95	8	1500
YTX112M-15/75-EG	7.5	380	100	13.0	47.8	93.2	0.95	8	1500
YTX132S-15/110-EG	11	380	100	18.9	70.0	93.8	0.95	8	1500
YTX132M-15/150-EG	15	380	100	25.7	95.5	94.4	0.95	8	1500
YTX160M-15/185-EG	18.5	380	100	31.6	117.8	94.6	0.95	8	1500
YTX160L-15/220-EG	22	380	100	37.4	140.1	94.9	0.95	8	1500
YTX180L-15/300-EG	30	380	100	50.9	191.0	95.3	0.95	8	1500
YTX200L-15/370-EG	37	380	100	62.6	235.6	95.5	0.95	8	1500
YTX200L-15/450-EG	45	380	100	75.9	286.5	95.8	0.95	8	1500
YTX225S-15/550-EG	55	380	100	92.5	350.2	96	0.95	8	1500
YTX250M-15/750-EG	75	380	100	125.9	477.5	96.2	0.95	8	1500
YTX250M-15/900-EG	90	380	100	150.7	573.0	96.5	0.95	8	1500

超高效永磁同步电机型谱(1000RPM/GB30253-2级 YTX-EG系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-10/075-EG	0.75	380	50	1.4	7.2	83.9	0.95	6	1000
YTX80-10/11-EG	1.1	380	50	2.1	10.5	85.6	0.95	6	1000
YTX90L-10/15-EG	1.5	380	50	2.8	14.3	86.9	0.95	6	1000
YTX100L-10/22-EG	2.2	380	66.67	4.0	21.0	88.3	0.95	8	1000
YTX112M-10/30-EG	3	380	66.67	5.4	28.7	89.3	0.95	8	1000
YTX112M-10/40-EG	4	380	66.67	7.2	38.2	90.2	0.95	8	1000
YTX112M-10/55-EG	5.5	380	66.67	9.8	52.5	91.1	0.95	8	1000
YTX132S-10/75-EG	7.5	380	66.67	13.2	71.6	91.9	0.95	8	1000
YTX132M-10/110-EG	11	380	66.67	19.1	105.1	92.8	0.95	8	1000
YTX160L-10/150-EG	15	380	66.67	25.9	143.3	93.5	0.95	8	1000
YTX180L-10/185-EG	18.5	380	66.67	31.9	176.7	93.8	0.95	8	1000
YTX180L-10/220-EG	22	380	66.67	37.7	210.1	94.2	0.95	8	1000
YTX200L-10/300-EG	30	380	66.67	51.2	286.5	94.6	0.95	8	1000
YTX225S-10/370-EG	37	380	66.67	62.9	353.4	95	0.95	8	1000
YTX225S-10/450-EG	45	380	66.67	76.4	429.8	95.2	0.95	8	1000
YTX250M-10/550-EG	55	380	66.67	93.1	525.3	95.4	0.95	8	1000
YTX250M-10/750-EG-N	75	380	66.67	126.5	716.3	95.8	0.95	8	1000
YTX250M-10/900-EG-N	90	380	66.67	151.4	859.5	96	0.95	8	1000

超高效永磁同步电机型谱(750RPM/GB30253-2级 YTX-EG系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX90L-075/075-EG	0.75	380	37.5	1.5	9.6	80	0.95	6	750
YTX90L-075/11-EG	1.1	380	37.5	2.2	14.0	82	0.95	6	750
YTX100L-075/15-EG	1.5	380	50	2.9	19.1	83.7	0.95	8	750
YTX112M-075/22-EG	2.2	380	50	4.2	28.0	85.6	0.95	8	750
YTX112M-075/30-EG	3	380	50	5.6	38.2	86.9	0.95	8	750
YTX132S-075/40-EG	4	380	50	7.3	50.9	88	0.95	8	750
YTX132S-075/55-EG	5.5	380	50	10.0	70.0	89.1	0.95	8	750
YTX160M-075/75-EG	7.5	380	50	13.4	95.5	90.1	0.95	8	750
YTX160L-075/110-EG	11	380	50	19.5	140.1	91.1	0.95	8	750
YTX180L-075/150-EG	15	380	50	26.4	191.0	91.9	0.95	8	750
YTX200L-075/185-EG	18.5	380	50	32.3	235.6	92.4	0.95	8	750
YTX200L-075/220-EG	22	380	50	38.3	280.1	92.7	0.95	8	750
YTX200L-075/300-EG	30	380	50	51.9	382.0	93.3	0.95	8	750
YTX225M-075/370-EG	37	380	50	63.9	471.1	93.6	0.95	8	750
YTX250M-075/450-EG	45	380	50	77.3	573.0	94	0.95	8	750
YTX250M-075/550-EG	55	380	50	94.3	700.3	94.2	0.95	8	750
YTX250M-075/750-EG-N	75	380	50	128.1	955.0	94.6	0.95	8	750
YTX250M-075/900-EG-N	90	380	50	153.2	1146.0	94.9	0.95	8	750

超高效永磁同步电机型谱(3000RPM/GB30253-1级 YTX-S系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-30/075-S	0.75	380	150	1.4	2.4	86	0.95	6	3000
YTX80-30/11-S	1.1	380	150	2.0	3.5	87.4	0.95	6	3000
YTX90S-30/15-S	1.5	380	150	2.7	4.8	88.6	0.95	6	3000
YTX90L-30/22-S	2.2	380	150	4.0	7.0	89.9	0.95	6	3000
YTX100L-30/30-S	3	380	200	5.3	9.6	90.8	0.95	8	3000
YTX112M-30/40-S	4	380	200	7.1	12.7	91.5	0.95	8	3000
YTX132S-30/55-S	5.5	380	200	9.6	17.5	92.4	0.95	8	3000
YTX132S-30/75-S	7.5	380	200	13.0	23.9	93.1	0.95	8	3000
YTX160M-30/110-S	11	380	200	18.9	35.0	93.8	0.95	8	3000
YTX160M-30/150-S	15	380	200	25.7	47.8	94.3	0.95	8	3000
YTX160M-30/185-S	18.5	380	200	31.6	58.9	94.7	0.95	8	3000
YTX180M-30/220-S	22	380	200	37.4	70.0	94.9	0.95	8	3000
YTX200L-30/300-S	30	380	200	50.9	95.5	95.3	0.95	8	3000
YTX200L-30/370-S	37	380	200	62.5	117.8	95.7	0.95	8	3000
YTX225S-30/450-S	45	380	200	75.8	143.3	95.9	0.95	8	3000
YTX250M-30/550-S	55	380	200	92.4	175.1	96.1	0.95	8	3000
YTX280S-30/750-S	75	380	200	125.7	238.8	96.4	0.95	8	3000
YTX280S-30/900-S	90	380	200	150.7	286.5	96.5	0.95	8	3000

超高效永磁同步电机型谱(1500RPM/GB30253-1级 YTX-S系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-15/075-S	0.75	380	75	1.4	4.8	87.8	0.95	6	1500
YTX90S-15/11-S	1.1	380	75	2.0	7.0	89.2	0.95	6	1500
YTX90L-15/15-S	1.5	380	75	2.7	9.6	90.1	0.95	6	1500
YTX100L-15/22-S	2.2	380	100	3.9	14.0	91.1	0.95	8	1500
YTX100L-15/30-S	3	380	100	5.3	19.1	91.8	0.95	8	1500
YTX112M-15/40-S	4	380	100	7.0	25.5	92.6	0.95	8	1500
YTX132S-15/55-S	5.5	380	100	9.5	35.0	93.2	0.95	8	1500
YTX132S-15/75-S	7.5	380	100	12.9	47.8	93.8	0.95	8	1500
YTX160M-15/110-S	11	380	100	18.8	70.0	94.4	0.95	8	1500
YTX160M-15/150-S	15	380	100	25.5	95.5	94.9	0.95	8	1500
YTX180M-15/185-S	18.5	380	100	31.4	117.8	95.1	0.95	8	1500
YTX180M-15/220-S	22	380	100	37.3	140.1	95.3	0.95	8	1500
YTX200L-15/300-S	30	380	100	50.6	191.0	95.8	0.95	8	1500
YTX225S-15/370-S	37	380	100	62.3	235.6	96	0.95	8	1500
YTX225S-15/450-S	45	380	100	75.6	286.5	96.2	0.95	8	1500
YTX250M-15/550-S	55	380	100	92.2	350.2	96.4	0.95	8	1500
YTX280S-15/750-S	75	380	100	125.4	477.5	96.6	0.95	8	1500
YTX280S-15/900-S	90	380	100	150.2	573.0	96.8	0.95	8	1500

超高效永磁同步电机型谱(1000RPM/GB30253-1级 YTX-S系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX90S-10/075-S	0.75	380	50	1.4	7.2	86	0.95	6	1000
YTX90L-10/11-S	1.1	380	50	2.0	10.5	87.5	0.95	6	1000
YTX100L-10/15-S	1.5	380	66.67	2.7	14.3	88.6	0.95	8	1000
YTX112M-10/22-S	2.2	380	66.67	4.0	21.0	89.9	0.95	8	1000
YTX132S-10/30-S	3	380	66.67	5.3	28.7	90.8	0.95	8	1000
YTX132S-10/40-S	4	380	66.67	7.1	38.2	91.6	0.95	8	1000
YTX132M-10/55-S	5.5	380	66.67	9.6	52.5	92.4	0.95	8	1000
YTX160M-10/75-S	7.5	380	66.67	13.0	71.6	93	0.95	8	1000
YTX160M-10/110-S	11	380	66.67	18.9	105.1	93.8	0.95	8	1000
YTX180M-10/150-S	15	380	66.67	25.7	143.3	94.4	0.95	8	1000
YTX200L-10/185-S	18.5	380	66.67	31.6	176.7	94.7	0.95	8	1000
YTX200L-10/220-S	22	380	66.67	37.4	210.1	95	0.95	8	1000
YTX225S-10/300-S	30	380	66.67	50.8	286.5	95.4	0.95	8	1000
YTX250M-10/370-S	37	380	66.67	62.5	353.4	95.7	0.95	8	1000
YTX280S-10/450-S	45	380	66.67	75.8	429.8	95.9	0.95	8	1000
YTX280S-10/550-S	55	380	66.67	92.4	525.3	96.1	0.95	8	1000
YTX315S-10/750-S	75	380	66.67	125.7	716.3	96.4	0.95	8	1000
YTX315S-10/900-S	90	380	66.67	150.5	859.5	96.6	0.95	8	1000

超高效永磁同步电机型谱(750RPM/GB30253-1级 YTX-S系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX100L-075/075-S	0.75	380	50	1.5	9.6	83.2	0.95	8	750
YTX100L-075/11-S	1.1	380	50	2.1	14.0	85.1	0.95	8	750
YTX112M-075/15-S	1.5	380	50	2.8	19.1	86.5	0.95	8	750
YTX132S-075/22-S	2.2	380	50	4.0	28.0	88.1	0.95	8	750
YTX132S-075/30-S	3	380	50	5.4	38.2	89.2	0.95	8	750
YTX160M-075/40-S	4	380	50	7.2	50.9	90.2	0.95	8	750
YTX160M-075/55-S	5.5	380	50	9.8	70.0	91.1	0.95	8	750
YTX160M-075/75-S	7.5	380	50	13.2	95.5	91.9	0.95	8	750
YTX180M-075/110-S	11	380	50	19.1	140.1	92.8	0.95	8	750
YTX200L-075/150-S	15	380	50	25.9	191.0	93.4	0.95	8	750
YTX225S-075/185-S	18.5	380	50	31.9	235.6	93.8	0.95	8	750
YTX225S-075/220-S	22	380	50	37.8	280.1	94.1	0.95	8	750
YTX250M-075/300-S	30	380	50	51.3	382.0	94.5	0.95	8	750
YTX280S-075/370-S	37	380	50	63.0	471.1	94.8	0.95	8	750
YTX280S-075/370-S	45	380	50	76.4	573.0	95.1	0.95	8	750
YTX315S-075/550-S	55	380	50	93.2	700.3	95.3	0.95	8	750
YTX315S-075/750-S	75	380	50	126.6	955.0	95.7	0.95	8	750
YTX315M-075/900-S	90	380	50	151.8	1146.0	95.8	0.95	8	750

超高效永磁同步电机型谱(3000RPM/GB30253-1级 YTX-ES系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-30/075-ES	0.75	380	150	1.4	2.4	86	0.95	6	3000
YTX80-30/11-ES	1.1	380	150	2.0	3.5	87.4	0.95	6	3000
YTX80-30/15-ES	1.5	380	150	2.7	4.8	88.6	0.95	6	3000
YTX90L-30/22-ES	2.2	380	150	4.0	7.0	89.9	0.95	6	3000
YTX90L-30/30-ES	3	380	150	5.3	9.6	90.8	0.95	6	3000
YTX100L-30/40-ES	4	380	200	7.1	12.7	91.5	0.95	8	3000
YTX112M-30/55-ES	5.5	380	200	9.6	17.5	92.4	0.95	8	3000
YTX112M-30/75-ES	7.5	380	200	13.0	23.9	93.1	0.95	8	3000
YTX132S-30/110-ES	11	380	200	18.9	35.0	93.8	0.95	8	3000
YTX132S-30/150-ES	15	380	200	25.7	47.8	94.3	0.95	8	3000
YTX132M-30/185-ES	18.5	380	200	31.6	58.9	94.7	0.95	8	3000
YTX160M-30/220-ES	22	380	200	37.4	70.0	94.9	0.95	8	3000
YTX180M-30/300-ES	30	380	200	50.9	95.5	95.3	0.95	8	3000
YTX180M-30/370-ES	37	380	200	62.5	117.8	95.7	0.95	8	3000
YTX200L-30/450-ES	45	380	200	75.8	143.3	95.9	0.95	8	3000
YTX225S-30/550-ES	55	380	200	92.4	175.1	96.1	0.95	8	3000
YTX250M-30/750-ES	75	380	200	125.7	238.8	96.4	0.95	8	3000
YTX250M-30/900-ES	90	380	200	150.7	286.5	96.5	0.95	8	3000

超高效永磁同步电机型谱(1500RPM/GB30253-1级 YTX-ES系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-15/075-ES	0.75	380	75	1.4	4.8	87.8	0.95	6	1500
YTX80-15/11-ES	1.1	380	75	2.0	7.0	89.2	0.95	6	1500
YTX90L-15/15-ES	1.5	380	75	2.7	9.6	90.1	0.95	6	1500
YTX90L-15/22-ES	2.2	380	75	3.9	14.0	91.1	0.95	6	1500
YTX100L-15/30-ES	3	380	100	5.3	19.1	91.8	0.95	8	1500
YTX100L-15/40-ES	4	380	100	7.0	25.5	92.6	0.95	8	1500
YTX112M-15/55-ES	5.5	380	100	9.5	35.0	93.2	0.95	8	1500
YTX112M-15/75-ES	7.5	380	100	12.9	47.8	93.8	0.95	8	1500
YTX132S-15/110-ES	11	380	100	18.8	70.0	94.4	0.95	8	1500
YTX132M-15/150-ES	15	380	100	25.5	95.5	94.9	0.95	8	1500
YTX160M-15/185-ES	18.5	380	100	31.4	117.8	95.1	0.95	8	1500
YTX160L-15/220-ES	22	380	100	37.3	140.1	95.3	0.95	8	1500
YTX180L-15/300-ES	30	380	100	50.6	191.0	95.8	0.95	8	1500
YTX200L-15/370-ES	37	380	100	62.3	235.6	96	0.95	8	1500
YTX200L-15/450-ES	45	380	100	75.6	286.5	96.2	0.95	8	1500
YTX225S-15/550-ES	55	380	100	92.2	350.2	96.4	0.95	8	1500
YTX250M-15/750-ES	75	380	100	125.4	477.5	96.6	0.95	8	1500
YTX250M-15/900-ES	90	380	100	150.2	573.0	96.8	0.95	8	1500

超高效永磁同步电机型谱(1000RPM/GB30253-1级 YTX-ES系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX80-10/075-ES	0.75	380	50	1.4	7.2	86	0.95	6	1000
YTX80-10/11-ES	1.1	380	50	2.0	10.5	87.5	0.95	6	1000
YTX90L-10/15-ES	1.5	380	50	2.7	14.3	88.6	0.95	6	1000
YTX100L-10/22-ES	2.2	380	66.67	4.0	21.0	89.9	0.95	8	1000
YTX112M-10/30-ES	3	380	66.67	5.3	28.7	90.8	0.95	8	1000
YTX112M-10/40-ES	4	380	66.67	7.1	38.2	91.6	0.95	8	1000
YTX112M-10/55-ES	5.5	380	66.67	9.6	52.5	92.4	0.95	8	1000
YTX132S-10/75-ES	7.5	380	66.67	13.0	71.6	93	0.95	8	1000
YTX132M-10/110-ES	11	380	66.67	18.9	105.1	93.8	0.95	8	1000
YTX160L-10/150-ES	15	380	66.67	25.7	143.3	94.4	0.95	8	1000
YTX180L-10/185-ES	18.5	380	66.67	31.6	176.7	94.7	0.95	8	1000
YTX180L-10/220-ES	22	380	66.67	37.4	210.1	95	0.95	8	1000
YTX200L-10/300-ES	30	380	66.67	50.8	286.5	95.4	0.95	8	1000
YTX225S-10/370-ES	37	380	66.67	62.5	353.4	95.7	0.95	8	1000
YTX225S-10/450-ES	45	380	66.67	75.8	429.8	95.9	0.95	8	1000
YTX250M-10/550-ES	55	380	66.67	92.4	525.3	96.1	0.95	8	1000
YTX250M-10/750-ES-N	75	380	66.67	125.7	716.3	96.4	0.95	8	1000
YTX250M-10/900-ES-N	90	380	66.67	150.5	859.5	96.6	0.95	8	1000

超高效永磁同步电机型谱(750RPM/GB30253-1级 YTX-ES系列)

Model /型号	额定功率	额定电压	额定频率	额定电流	额定转矩	效率	功率因数	极数	额定转速
Model /型号	kW	V	Hz	A	Nm	EFF%	cosΦ	p	r/min
YTX90L-075/075-ES	0.75	380	37.5	1.5	9.6	83.2	0.95	6	750
YTX90L-075/11-ES	1.1	380	37.5	2.1	14.0	85.1	0.95	6	750
YTX100L-075/15-ES	1.5	380	50	2.8	19.1	86.5	0.95	8	750
YTX112M-075/22-ES	2.2	380	50	4.0	28.0	88.1	0.95	8	750
YTX112M-075/30-ES	3	380	50	5.4	38.2	89.2	0.95	8	750
YTX132S-075/40-ES	4	380	50	7.2	50.9	90.2	0.95	8	750
YTX132S-075/55-ES	5.5	380	50	9.8	70.0	91.1	0.95	8	750
YTX160M-075/75-ES	7.5	380	50	13.2	95.5	91.9	0.95	8	750
YTX160L-075/110-ES	11	380	50	19.1	140.1	92.8	0.95	8	750
YTX180L-075/150-ES	15	380	50	25.9	191.0	93.4	0.95	8	750
YTX200L-075/185-ES	18.5	380	50	31.9	235.6	93.8	0.95	8	750
YTX200L-075/220-ES	22	380	50	37.8	280.1	94.1	0.95	8	750
YTX200L-075/300-ES	30	380	50	51.3	382.0	94.5	0.95	8	750
YTX225M-075/370-ES	37	380	50	63.0	471.1	94.8	0.95	8	750
YTX250M-075/450-ES	45	380	50	76.4	573.0	95.1	0.95	8	750
YTX250M-075/550-ES	55	380	50	93.2	700.3	95.3	0.95	8	750
YTX250M-075/750-ES-N	75	380	50	126.6	955.0	95.7	0.95	8	750
YTX250M-075/900-ES-N	90	380	50	151.8	1146.0	95.8	0.95	8	750

YTX Series Permanent Magnet Synchronous Motor Download

Broad Export

YTX Series Permanent Magnet Synchronous Motor

特征

Features

Explore our products
